BSL beugels M8-M10

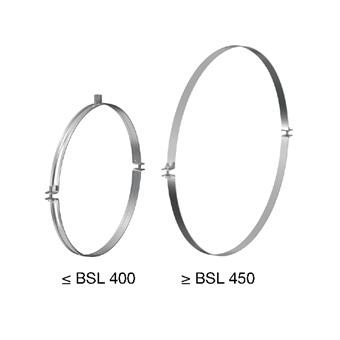

Product Image for BSL beugels M8-M10
Product Image for BSL beugels M8-M10

groep: BSL-8-10

Voor horizontale of verticale montage van ronde luchtkanalen.

  • Geschikt voor spiraalbuis.

  • Mogelijkheid van een korte inbouwmaat.

  • Stevige, vormvaste tweedelige beugel.
    • lees meer
    lees minder
    if the download did not start automatically, click here

    PDF generation failed, please try again later

    toepassingen

    luchtkanaal

    luchtkanaal

    laat alles zien
    Show less

    segmenten

    woningbouw

    woningbouw

    utiliteitsbouw

    utiliteitsbouw

    industrie

    industrie

    laat alles zien
    Show less

    certificaten

    no approvals available

    • assortiment
    • afmetingen
    • specificaties
    • downloads
    • ETIM
    • sustainability

    code

    afmeting

    afmetingen

    gewicht

    verpakking

    gtin

    code

    10-39901

    afmeting

    M8-M10 x 80

    afmetingen

    104x124x20 mm

    gewicht

    0,06 kg

    verpakking

    doos (25 st)

    gtin

    08719313034160

    code

    10-39903

    afmeting

    M8-M10 x 100

    afmetingen

    25x144x124 mm

    gewicht

    0,13 kg

    verpakking

    doos (25 st)

    gtin

    08719313034184

    code

    10-39904

    afmeting

    M8-M10 x 112

    afmetingen

    25x156x136 mm

    gewicht

    0,15 kg

    verpakking

    doos (25 st)

    gtin

    08719313017804

    code

    10-39906

    afmeting

    M8-M10 x 140

    afmetingen

    25x184x164 mm

    gewicht

    0,17 kg

    verpakking

    doos (25 st)

    gtin

    08719313017828

    code

    10-39907

    afmeting

    M8-M10 x 150

    afmetingen

    25x194x174 mm

    gewicht

    0,19 kg

    verpakking

    doos (25 st)

    gtin

    08719313017835

    code

    10-39908

    afmeting

    M8-M10 x 160

    afmetingen

    25x204x186 mm

    gewicht

    0,19 kg

    verpakking

    doos (25 st)

    gtin

    08719313017842

    code

    10-39909

    afmeting

    M8-M10 x 180

    afmetingen

    25x224x206 mm

    gewicht

    0,21 kg

    verpakking

    doos (25 st)

    gtin

    08719313017859

    code

    10-39910

    afmeting

    M8-M10 x 200

    afmetingen

    25x244x226 mm

    gewicht

    0,24 kg

    verpakking

    doos (25 st)

    gtin

    08719313034191

    code

    10-39911

    afmeting

    M8-M10 x 224

    afmetingen

    25x268x250 mm

    gewicht

    0,35 kg

    verpakking

    doos (25 st)

    gtin

    08719313017873

    code

    10-39912

    afmeting

    M8-M10 x 250

    afmetingen

    25x294x276 mm

    gewicht

    0,34 kg

    verpakking

    doos (25 st)

    gtin

    08719313034207

    code

    10-39913

    afmeting

    M8-M10 x 280

    afmetingen

    25x324x306 mm

    gewicht

    0,3 kg

    verpakking

    doos (25 st)

    gtin

    08719313017897

    code

    10-39914

    afmeting

    M8-M10 x 300

    afmetingen

    25x344x326 mm

    gewicht

    0,44 kg

    verpakking

    doos (25 st)

    gtin

    08719313017903

    code

    10-39915

    afmeting

    M8-M10 x 315

    afmetingen

    25x359x340 mm

    gewicht

    0,47 kg

    verpakking

    doos (25 st)

    gtin

    08719313017910

    code

    10-39916

    afmeting

    M8-M10 x 355

    afmetingen

    25x399x380 mm

    gewicht

    0,42 kg

    verpakking

    doos (25 st)

    gtin

    08719313017927

    code

    10-39917

    afmeting

    M8-M10 x 400

    afmetingen

    25x444x426 mm

    gewicht

    0,55 kg

    verpakking

    doos (25 st)

    gtin

    08719313017934

    code

    10-39905

    afmeting

    M8-M10 x 125

    afmetingen

    25x169x150 mm

    gewicht

    0,19 kg

    verpakking

    doos (25 st)

    gtin

    08719313017811

    code

    afmeting

    DN1

    code

    10-39901

    afmeting

    M8-M10 x 80

    DN1

    M8/M10

    code

    10-39903

    afmeting

    M8-M10 x 100

    DN1

    M8/M10

    code

    10-39904

    afmeting

    M8-M10 x 112

    DN1

    M8/M10

    code

    10-39906

    afmeting

    M8-M10 x 140

    DN1

    M8/M10

    code

    10-39907

    afmeting

    M8-M10 x 150

    DN1

    M8/M10

    code

    10-39908

    afmeting

    M8-M10 x 160

    DN1

    M8/M10

    code

    10-39909

    afmeting

    M8-M10 x 180

    DN1

    M8/M10

    code

    10-39910

    afmeting

    M8-M10 x 200

    DN1

    M8/M10

    code

    10-39911

    afmeting

    M8-M10 x 224

    DN1

    M8/M10

    code

    10-39912

    afmeting

    M8-M10 x 250

    DN1

    M8/M10

    code

    10-39913

    afmeting

    M8-M10 x 280

    DN1

    M8/M10

    code

    10-39914

    afmeting

    M8-M10 x 300

    DN1

    M8/M10

    code

    10-39915

    afmeting

    M8-M10 x 315

    DN1

    M8/M10

    code

    10-39916

    afmeting

    M8-M10 x 355

    DN1

    M8/M10

    code

    10-39917

    afmeting

    M8-M10 x 400

    DN1

    M8/M10

    code

    10-39905

    afmeting

    M8-M10 x 125

    DN1

    M8/M10

    technical drawing for product

    Product Info

    article

    BSL beugels M8-M10

    article-number-with-gtin

    BSL-8-10

    producent

    Aalberts integrated piping systems B.V. (VSH)

    gewicht

    0,19 kg

    afmetingen

    25x169x150 mm

    Characteristics

    materialen

    staal

    afwerking

    sendzimir verzinkt

    Technical

    min. mediumtemperatuur

    -40 °C

    max. mediumtemperatuur

    250 °C

    General

    productgroep

    bevestiging (dubbel schroef)

    etim-class

    EC010049 Tweedelige beugel rond

    intrastat-code

    73089098

    merk

    FastFix

    serie

    beugels

    product-type

    BSL-8-10

    image for Diagram

    diagram | jpg

    Diagram

    save to my IPS
    image for bsl_clip_use_f30534_p.jpg

    afbeelding om af te drukken | jpg


    save to my IPS
    image for flb_d_bsl_300_3d_f32014_p.jpg

    afbeelding om af te drukken | jpg


    save to my IPS
    image for bsl_collection_f32011_f32571_p.jpg

    afbeelding om af te drukken | jpg


    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for Image for internet

    afbeelding | jpg

    Image for internet

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for Diagram

    diagram | jpg

    Diagram

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS
    image for BSL

    afbeelding | jpg

    BSL

    save to my IPS

    Label

    Value

    Label

    etim-class

    Value

    EC010049 Tweedelige beugel rond

    Label

    Dempingswaarde inlage

    Value

    Label

    Toegestane werkbelasting

    Value

    850N

    Label

    Aansluitvoorziening

    Value

    Binnendraad

    Label

    Aansluitmaat aansluitvoorziening

    Value

    M8/M10

    Label

    Sluitvoorziening

    Value

    Dubbel schroef

    Label

    Geschikt voor aantal buizen

    Value

    1

    Label

    FM keur

    Value

    Nee

    Label

    UL-keur

    Value

    Nee

    Label

    ULC keur

    Value

    Nee

    Label

    LPCB keur

    Value

    Nee

    Label

    Geschikt voor stalen buis

    Value

    Nee

    Label

    Geschikt voor roestvaststalen buis

    Value

    Nee

    Label

    Geschikt voor koperen buis

    Value

    Nee

    Label

    Geschikt voor aluminium buis

    Value

    Nee

    Label

    Geschikt voor gietijzeren buis

    Value

    Nee

    Label

    Geschikt voor kunststof buis

    Value

    Nee

    Label

    Geschikt voor spiraalbuis

    Value

    Ja

    Label

    Mediumtemperatuur (continu)

    Value

    -40°C - 250°C

    Label

    Mediumtemperatuur (continu) (imperial)

    Value

    -40°F - 482°F

    Label

    VdS keur

    Value

    Nee

    Label

    KIWA-keur

    Value
